Generador diésel trifásico de CA de marco abierto



Grupo electrógeno diésel-trifásico-de estructura abierta diseñado para suministro de energía industrial de reserva y de servicio continuo. El sistema integra un motor diésel turboalimentado de 4 cilindros, un alternador sin escobillas y regulación de voltaje AVR para una salida estable en condiciones de carga variables.





Categoría	Parámetro	Valor estándar/Configuración
Salida eléctrica	Potencia nominal	50kVA / 40kW
	Energía en espera	55kVA / 44kW
	Voltaje	400 / 230 V
	Frecuencia	50 Hz (60 Hz opcional)
	Fase	trifásico, 4 hilos
	Factor de potencia	0,8 rezagado
Motor	Tipo	Diésel de 4 cilindros, turboalimentado
	Desplazamiento	3.9 L
	Enfriamiento / Inicio	Arranque eléctrico-refrigerado por agua/24 V
	Gobernador	Electrónica (ECU)
Alternador	Excitación	Sin escobillas, auto-emocionado
	Regulación de voltaje	AVR
	Aislamiento / Protección	Clase H/IP23
Mecánico	Tanque de combustible	Base integrada de 120 L.
	Consumo de combustible	10,5 / 7,9 L/h (lleno / 75% de carga)
	Tiempo de ejecución	>11 horas a plena carga
	Tamaño / Peso	1850 × 760 × 1300 mm / 850 kg
Control	Controlador	microcomputadora digital





Sistema de alternador
El alternador utiliza devanados 100 % de cobre y una estructura de excitación sin escobillas para garantizar un voltaje estable bajo cargas inductivas y no-lineales.

Marco estructural
El marco base se fabrica utilizando-acero al carbono cortado con láser y uniones soldadas por robot-. El diseño estructural se verifica para determinar la resistencia a las vibraciones en condiciones de operación continua y carga de transporte.

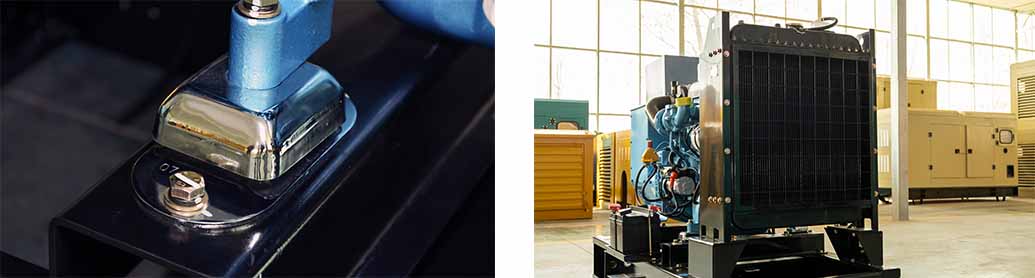

Control de vibración
El conjunto de motor y alternador está montado sobre aisladores de elastómero diseñados para reducir la transmisión de vibraciones al bastidor base en condiciones de carga nominal.

Integración de controles
El sistema de control admite inicio y parada automáticos, protección contra fallos y supervisión en tiempo real-. La interfaz de comunicación permite la integración con BMS externos o sistemas de monitoreo remoto.







Solicitud	Tipo de carga	Requisito operativo
Construcción	Inductivo (motores, grúas)	Alta tolerancia a la corriente inicial
Fabricación	Carga de maquinaria continua	Frecuencia estable bajo carga base
Agricultura	Sistemas de bombeo	Operación de larga-duración
Minería	Ventilación y perforación	Entorno con mucho polvo y vibraciones
Edificios Comerciales	Sistemas de emergencia	Fiabilidad de inicio rápido







Pruebas de carga integrales en múltiples-etapas
Evaluaciones de desempeño secuenciales realizadas desde 0%, 25%, 50%, 75%, 100% hasta 110% de capacidades de carga.

Análisis de rendimiento de respuesta transitoria
La prueba de carga de paso- evalúa los tiempos de recuperación de voltaje y frecuencia bajo fluctuaciones repentinas de carga.

Cumplimiento de la gestión de calidad ISO 9001
Los procesos de fabricación siguen protocolos certificados para mantener una calidad constante del ensamblaje de componentes estándar.

Certificación de seguridad CE y RoHS
Los circuitos eléctricos y las construcciones mecánicas cumplen con los estándares europeos de seguridad y sustancias peligrosas.

Realineación de las normas internacionales de emisiones
Configuraciones de motor adaptadas para cumplir con criterios regionales específicos como los límites de la EPA o la Etapa V.









Barrera de humedad con inhibidor de-corrosión-vapor (VCI)
Envoltura resistente-anti-óxido y anti-humedad aplicada para proteger los componentes expuestos durante el tránsito marítimo.

NIMF aptas para el mar-15 paletas de madera tratadas térmicamente
Exporte-patines de madera pesados ​​estándar diseñados para resistir la manipulación marítima y las tensiones de carga de montacargas.

Anclajes de bandas de acero de alta-tensión
Correas de acero tensadas que sujetan el chasis estructural a los pallets para evitar el desplazamiento del contenedor.
