Descripción general del producto

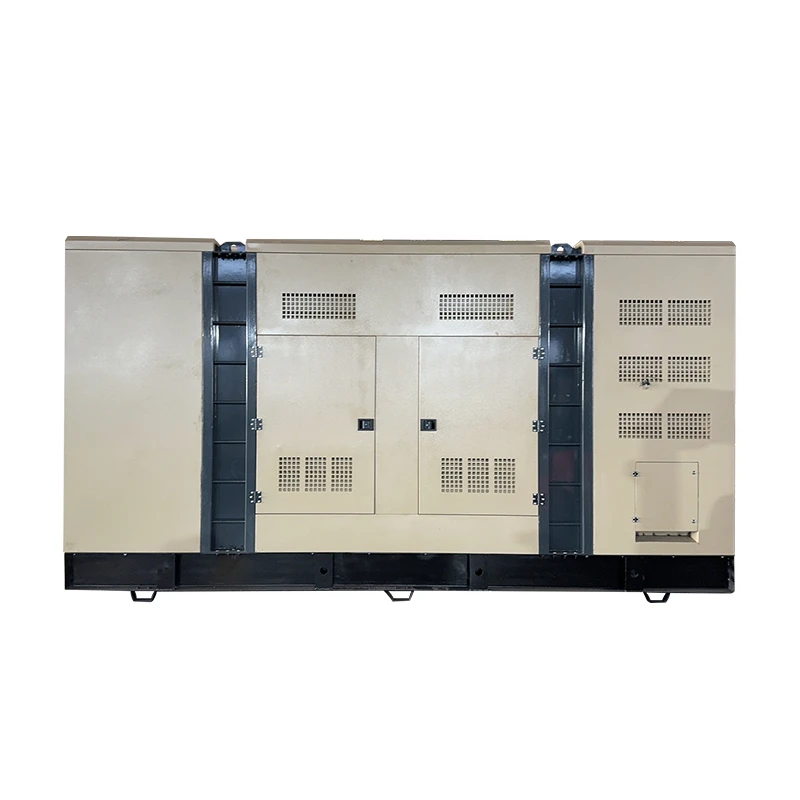

El generador portátil de bajo ruido es un grupo electrógeno compacto-diesel con una carcasa con atenuación de sonido-, motor-enfriado por agua y alternador-controlado por AVR. Proporciona energía estable para sitios de construcción, instalaciones temporales, respaldo de emergencia, operaciones industriales y aplicaciones fuera de la red-.
|
Parámetros técnicos del grupo electrógeno. |
|
|
Modelo de unidad: HCG680-K |
Regulación de voltaje en estado estable-(%): menor o igual a ±1 |
|
Potencia de salida: 680KW |
Tasa de fluctuación de voltaje (%): menor o igual a ±0,5 |
|
Factor de potencia: COSΦ=0.8 (retrasado) |
Tasa de regulación de voltaje transitorio (%): +20~-15 |
|
Voltaje de salida: 400V/230V |
Tiempo(s) de estabilización de tensión: Menor o igual a 1 |
|
Corriente de salida: 1224A |
Tasa de ajuste de frecuencia en estado-estable (%): menor o igual a ±1 |
|
Frecuencia nominal: 50Hz |
Tasa de fluctuación de frecuencia (%): menor o igual a ±0,5 |
|
Velocidad nominal: 1500 rpm |
Tasa de ajuste de frecuencia transitoria (%): +10~-7 |
|
Marca de combustible: (Estándar) 0# diésel ligero (temperatura normal) |
Tiempo de estabilización de frecuencia (S): Menor o igual a 3 |
|
Dimensiones: 4500 × 1700 × 2400 (largo × ancho × alto mm) |
Consumo de combustible (100% carga): 209g/kW·h |
|
Peso unitario: 8500 kg |
Ruido (LP7m): 95dB (A) |
|
Parámetros técnicos del motor diésel. |
|
|
Velocidad: 1500rpm |
Método de enfriamiento: enfriamiento por circulación de agua cerrada |
|
Modelo de motor diésel: KTA38-G2A |
Potencia del motor diésel: 814KW |
|
Número de cilindro/estructura de elevación: 12/tipo V |
Modo de regulación de velocidad: regulación electrónica de velocidad |
|
Carrera del cilindro: 159×159 mm |
Modo de admisión: turboalimentado |
|
Relación de compresión: 13,9:1 |
Capacidad de sobrecarga: 110% |
|
Método de arranque: arranque eléctrico DC24V |
|
|
Parámetros técnicos del generador. |
|
|
Factor de salida: COSΦ=0.8 (histéresis) |
Nivel de protección: IP22 |
|
Modelo de motor: SWT634C-680 |
Método de cableado: conexión trifásica{0}}de cuatro-cables, tipo Y- |
|
Potencia nominal: 680kW |
Método de regulación: AVR (regulador automático de voltaje) |
|
Tensión nominal: 400V/230V |
Frecuencia de salida: 50Hz |
|
Grado de aislamiento: H |
|
Aplicaciones típicas
Sitios de construcción– Suministra energía continua para grúas, máquinas de soldar, bombas y equipos de construcción.
Instalaciones Industriales– Proporciona energía de reserva o principal para plantas de fabricación y líneas de producción.
Edificios Comerciales– Admite energía de emergencia para oficinas, centros comerciales e instalaciones públicas.
Operaciones Mineras– Proporciona electricidad confiable para equipos de minería remotos y estaciones de trabajo temporales.
Proyectos de infraestructura– Impulsa la construcción de carreteras, el mantenimiento de puentes y proyectos de ingeniería municipal.
Centrales eléctricas temporales– Sirve para eventos, ayuda en casos de desastre y ubicaciones-fuera de la red que requieren electricidad estable.
OEM y personalización
|
Artículo de personalización |
Opciones disponibles |
|
Marca del motor |
Cummins, Perkins, Volvo Penta, Deutz, Weichai, SDEC, Yuchai y otros |
|
Marca del alternador |
Stamford, Leroy Somer, Marathon, Mecc Alte o equivalente |
|
Tensión nominal |
220V, 230V, 380V, 400V, 415V, 440V y voltajes personalizados |
|
Frecuencia |
50Hz o 60Hz |
|
Sistema de control |
Manual, Automático, AMF, compatible con ATS, Monitoreo Remoto |
|
Marca del controlador |
Deep Sea, SmartGen, ComAp y otros |
|
Capacidad del tanque de combustible |
Configuraciones de tiempo de ejecución estándar o extendido |
|
Recinto |
Tipo abierto, Tipo silencioso, Súper silencioso, Resistente a la intemperie |
|
Opción de remolque |
Patín fijo, remolque móvil, remolque de carretera |
|
Color del dosel |
Color RAL personalizado |
|
Logotipo y placa de identificación |
Logotipo OEM, etiquetas, identificación del modelo. |
Control de calidad
• Inspección de materia prima entrante (IQC)
• Verificación dimensional de los componentes del motor.
• Inspección del rendimiento eléctrico del alternador
• Inspección de calidad de soldadura
• Prueba de espesor del revestimiento de la superficie del gabinete
• Prueba de continuidad del cableado eléctrico
• Medición de la resistencia de aislamiento
• Calibración AVR
• Verificación funcional del panel de control
• Prueba de presión del sistema de refrigeración
• Prueba de fugas del sistema de combustible
• Prueba de arranque de batería
• Puesta en marcha sin-carga
• Pruebas de banco de carga del 25 %, 50 %, 75 % y 100 %
• Verificación de la regulación de voltaje
• Verificación de estabilidad de frecuencia
• Medición del nivel de ruido
• Inspección de apariencia final
• Prueba de aceptación en fábrica (FAT)
• Inspección de embalaje antes del envío.
Certificaciones
|
Norma ISO 9001 |
Sistema de Gestión de Calidad |
|
ISO 14001 |
Sistema de Gestión Ambiental |
|
ISO 45001 |
Gestión de Seguridad y Salud Ocupacional |
|
CE |
Cumplimiento de las directivas de la UE aplicables |
|
CEI 60034 |
Estándares de máquinas eléctricas giratorias. |
|
CEI 60204-1 |
Seguridad eléctrica de la maquinaria. |
|
RoHS (si es necesario) |
Restricción de sustancias peligrosas. |
|
Inspección de fábrica de terceros- |
SGS, TÜV, BV o Intertek (previa solicitud) |
Embalaje y envío
• Patín de acero con cavidades para montacargas
• Película elástica y protección a prueba de humedad-
• Caja de madera contrachapada de exportación (opcional)
• Caja de madera para envíos LCL
• Carga de contenedores para envíos FCL
• Seguridad interna-resistente a golpes
• Etiquetas de identificación del producto
• Manual de usuario y documentación técnica incluidos.
• Transporte marítimo, transporte ferroviario, transporte por carretera o envío multimodal
Preguntas frecuentes
P: ¿Cómo selecciono la capacidad correcta del generador?
R: Determine la carga de funcionamiento total y la carga de arranque más grande del motor. Generalmente se recomienda un margen de capacidad del 10 al 20 % para un funcionamiento estable y una futura expansión.
P: ¿Qué repuestos se suministran?
R: Los repuestos estándar generalmente incluyen filtros de mantenimiento, correas, sellos y manuales de operación. Se pueden suministrar kits de repuestos adicionales a pedido.
P: ¿Qué mantenimiento se recomienda?
R: El aceite del motor, el refrigerante, los filtros y el sistema de combustible deben inspeccionarse periódicamente de acuerdo con las horas de funcionamiento especificadas en el programa de mantenimiento. El mantenimiento preventivo de rutina ayuda a garantizar un rendimiento estable.
P: ¿Cuál es el plazo de producción típico?
R: Generalmente entre 20 y 30 días después de recibir el depósito y confirmar las especificaciones técnicas. La entrega puede variar según la cantidad del pedido y los requisitos de personalización.
P: ¿Qué Incoterms apoya?
R: Los términos comunes incluyen EXW, FOB, FCA, CFR, CIF, DAP y otros Incoterms según lo acordado durante la confirmación del pedido.
P: ¿Qué garantía se ofrece normalmente?
R: Normalmente está disponible una garantía estándar de 12 meses después de la puesta en servicio o 1000 horas de funcionamiento (lo que ocurra primero), que cubre defectos de fabricación en condiciones normales de funcionamiento.
